Segun norma JIS

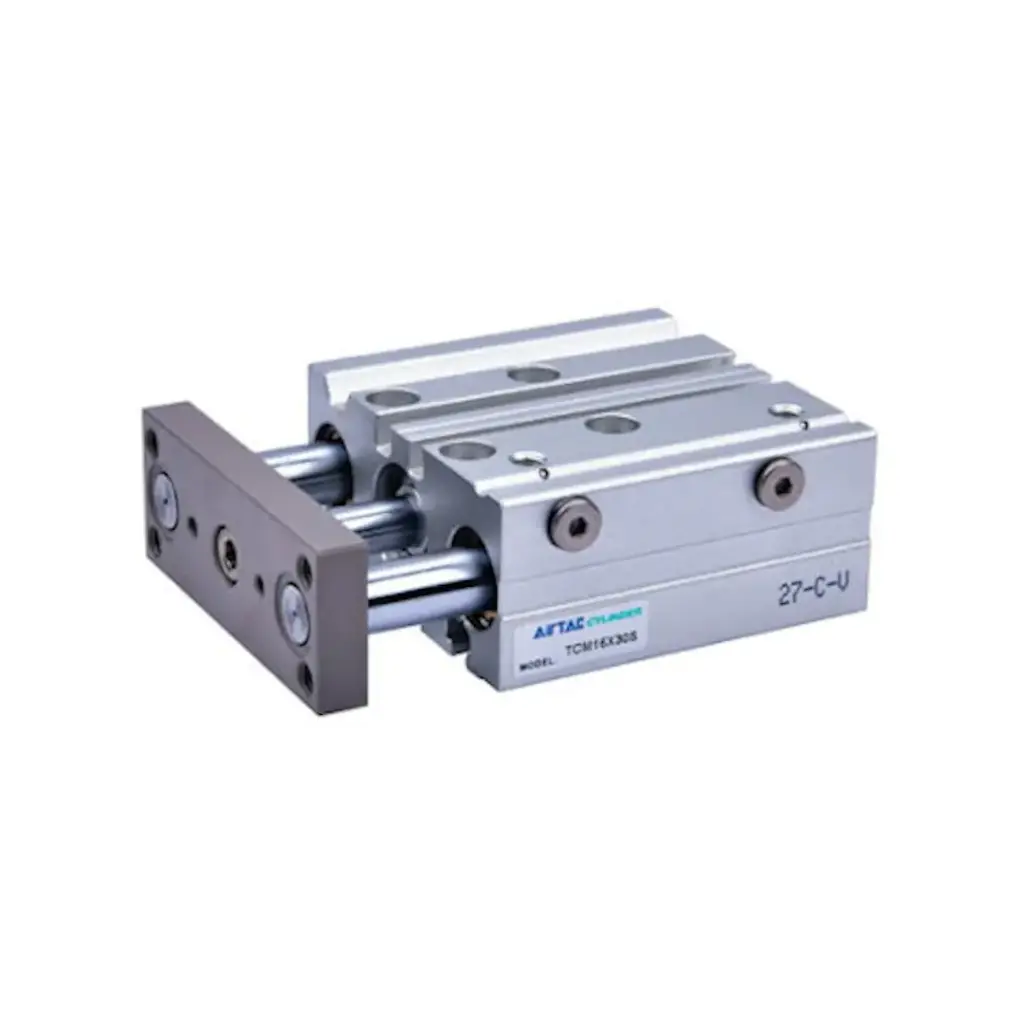

Se usan dos guías de acero especial y casquillos lisos de bronce o a bolas para evitar la rotacion.
Pueden soportar un alto par y carga radial.
★ Nota: Casquillos a bolas: adecuado para la acción de elevación del cilindro o la situación que requiere alta precisión y alta capacidad de rodamiento, especialmente para la situación que requiere un proceso de acción de fracción baja.
Casquillos lisos de bronce: adecuado para operaciones con carga radial.
En comparación con el cilindro normal del mismo uso, la resistencia al impacto horizontal se duplica y tiene una mayor rigidez de torsión. La unidad de accionamiento y la unidad de guíado están en el mismo cuerpo que no se necesitan accesorios adicionales con un espacio mínimo requerido.Toma de presion en 2 caras.
La parte inferior, la parte posterior y la placa de fijación del cuerpo principal, respectivamente, tienen dos orificios de orientación exactos (ver orificio φPA y el orificio en el punto XX), que puede proporcionar la instalación de orientación con alta precisión para la situación especial. 4 ranuras para el montaje de los sensores.
El diseño especial del cuerpo principal proporciona una monta múltiple
